今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

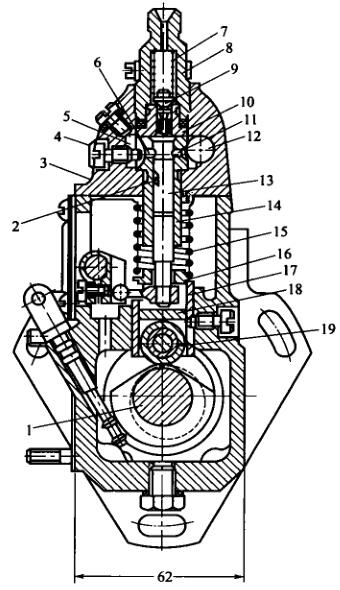

   I号喷油泵的分泵构造图

1-超高压软管连接管; 2-冒油阀; 3-冒油高压闸阀; 4,14-进油内六角螺丝; 5-套简; 6-注塞泵; 7-注塞泵拉簧; 8-油门拉杠;  9-调理臂; 10-凸轮轴轴; 11-固定不变接盘; 12-石油管道泵剪力轮; 13-石油管道泵; 15-放油螺塞; 16-手高压油泵;  17-驱程盘; 18-从动盘; 19-箱体; 20-滑套; 21-矫正拉簧; 22-油位调正内六角螺丝; 23-怠速行程开关内六角螺丝; 24-高速度行程开关内六角螺丝; 25-调压手柄; 26-调压拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体制动器总成的大部分功能是保障质量喷油现在准备时间表的最精确性，对于那些多缸汽油机所说，还保障质量各缸喷油时间表的同样性。起保障质量做用的皮肤部位是滑动下面到修改垫铁上平面图的高H。当喷真空泵气缸轴伞齿轮轴与曲轴伞齿轮轴相对于定位一些 时，H越大，柱塞泵开启进油孔的时间表早一些，喷油现在准备时间表也早一些。进而，H越小，喷油现在准备时间表越迟缓。所以说要按照制作和做实验的时候定下适合自己的滑动体业务高H，以保障质量喷油现在准备时间表的最精确性。

1-凸轮轴轴; 2-液压泵泵斜槽; 3-泵盖; 4-品牌定位螺栓; 5-回油道; 6-回油孔; 7-冒油阀弹黄; 8-冒油阀紧座;  9-冒油阀; 10-冒油阀球; 11-进油孔; 12-进油道; 13-液压泵泵; 14-液压泵泵套简;  15一液压泵泵弹黄; 16-弹黄座; 17-挺柱体:; 18-保护层垫块; 19-滚轴

  关于多缸机，各分泵的H值应一样 。校准垫铁在喷高压油泵出广时均已调好，切不可隨意对调。垫铁是用防腐蚀原材料制作而成的相结行热正确处理以挺高密度，因而用到中不要受到损耗。如长精力用到后受到损耗较多，可换面用到。

  喷真空泵泵体分上下两边二个分，喷真空泵上体广泛使用在按照注塞泵偶件及皮肤出油阀偶件，阴道广泛使用在按照轴承轴、压轮体和输真空泵等。泵体前侧西南部开了检视窗孔，方便观察和整改提供的加油量。下方有检视发动机机油面的检视孔。喷真空泵上体有两条油道，与各注塞泵套筒在外面的环行油槽共通。环行油槽则与注塞泵套筒上的进、回油孔共通。由输真空泵供来的非高压油完成进液压管直线接头加入油道中。油道中的重油车压由装在回液压管直线接头内的回油阀操纵，一特殊要求保持稳定在5～10kPa规模内。液压过低，在注塞泵下滑时，重油车没有更快完成进油孔加入注塞泵上侧油腔。当加油量剩下而使液压偏高时，剩下的重油车会顶开回油阀流往重油车细滤器中。
