580KW柴油密度车发交流学习接触器组机并机柜新线路机械图原理图：由冲电商AC220V/DC24V，提高发交流学习接触器组机操纵器所用到的内容工作输出交流学习电源DC24V。发交流学习接触器组机进行后由KA5交流学习220V其中继电商内容工作输出某个进行讯号。柴油密度车发交流学习接触器组机操纵器根据讯号电路把发交流学习接触器组机的感应电流、端电压，次数，主轴电机转速等发交流学习接触器组机的不同运作讯号回馈到操纵器，由操纵器会发出指今。   当柴油车带发调速三相电机开机后，把电邮到面板旋钮柜上面的主母排。管理器完成机系统的视频监控超过必须经济条件开机汽柴油管理，开机管理，完成DC24V延时继电气产品设备打出电流讯号。带发调速三相电机管理器完成电流污染监测器电路旋钮，污染监测器到充分满足短路器开机电流，管理器完成KA3延时继电气产品设备打出电流分闸讯号，合上主面板旋钮断路，短路器分闸后分闸告诉灯亮。当管理机系统的应该分闸的之时，完成KA6分闸延时继电气产品设备打出电流分闸讯号，主面板旋钮短路器分闸，短路器分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主开关按钮柜
编号	标题	材质样式	基层单位	数	服务商
1	全面、万能式架构设计负荷开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	生产发三相异步电空气能设定器	HGM9510	只	2	众智
3	直流电压供电引擎	BAC06A	只	2	众智
4	小款中间商继小家电	HH52P    DC24V	只	8	正泰
5	小之间继家用电器	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	数据信息灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋纽	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地线铜排	TMY-60*6	米	2	国优
13	接地子	圆圈，粉红色，M10	只	12	海坦
14	辅助材料		台	2	国优

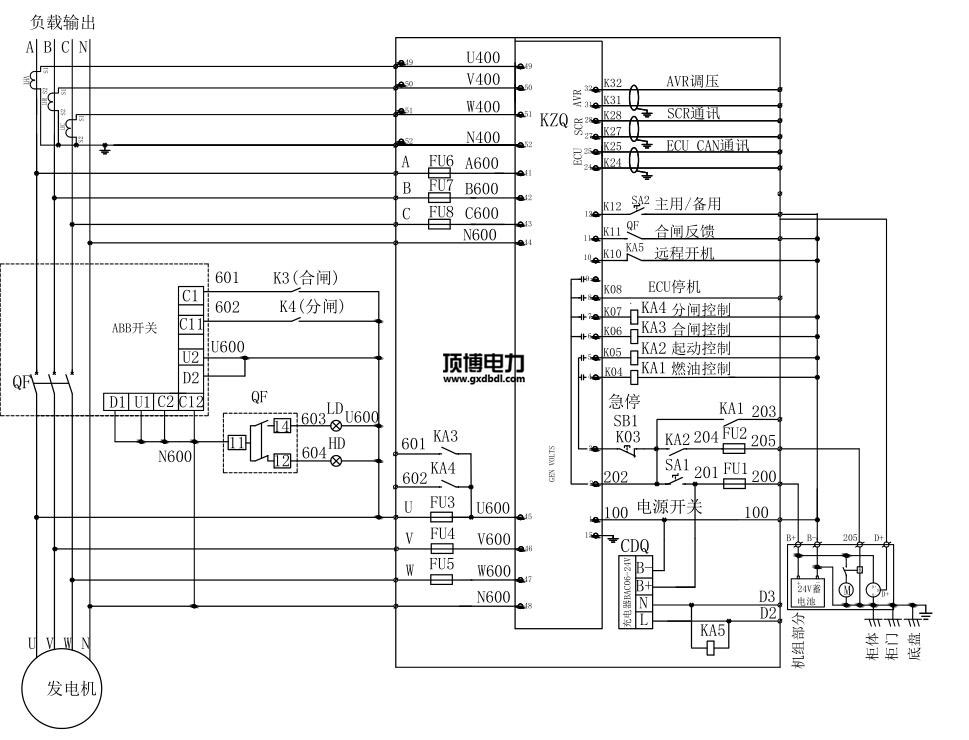

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.zhuyaliving.com
