本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油发动机风能发同步电冷库机组变配电盘的影响： 1、科学的分销电。 2、有利对电路设计的开关实际操作。 3、有较高的的安全防御中等级，能精确性的现示用电线路的导通动态。

项目名称：656KW静音发电站发电设备单机配电箱主要元件明细清单
配电装置箱最主要构件明细表
顺序号	简称	尺寸外形尺寸	组织	占比	产品
1	塑壳高压	NXM-1250S/3300 1250A	台	1	正泰
2	电站空气能热泵有效控制机	HGM6110	只	1	众智
3	生产发三相电机转动速度设定器	C2002	只	1	孚创
4	直流变压器主机电源模块电源	DC24V	只	1	众智
5	全自动里边继家电	HH54P    DC24V	只	2	正泰
6	全自动前面继电子产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

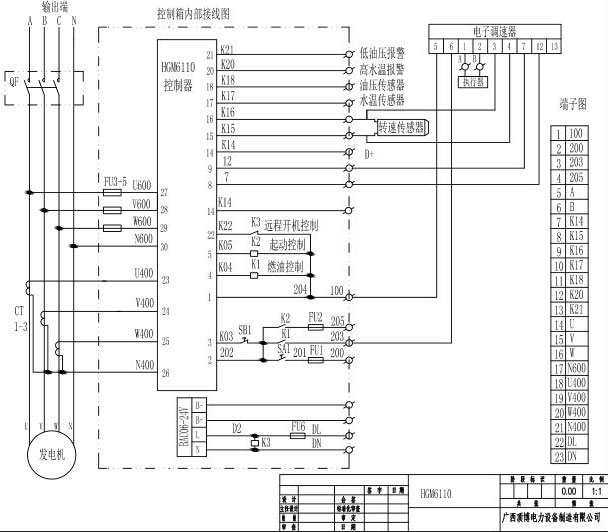

656KW广西顶博发电机组制造单机配电箱元件线路图
